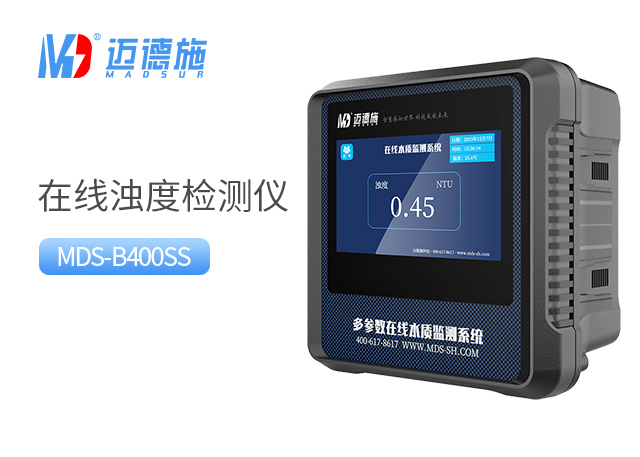

在线浊度检测仪的主要部件及工作原理

在线浊度检测仪是一种广泛应用于水质监测、工业生产和环境保护等领域的仪器设备，其核心功能是实时测量水体或液体中的浑浊程度。本文将详细介绍在线浊度检测仪的主要部件及其工作原理，以期为相关领域从业者提供有价值的参考。

一、在线浊度检测仪的主要部件

在线浊度检测仪的结构复杂而精细，通常由以下关键部件组成：

1、光源模块：光源模块是在线浊度检测仪的核心部件之一，负责产生特定波长的光，并照射到水样上。常见的光源有LED灯或激光二极管，这些光源发出的光具有稳定性好、寿命长等优点。选择不同波长的光源可以对不同类型的浑浊物进行监测，提高测量的准确性和灵敏度。

2、传感器模块（光学探头）：传感器模块包括光源和光接收器，是浊度检测仪的核心部件。光源发出一定波长的光，照射到水样中，水中的颗粒物会散射或吸收部分光线。光接收器则负责接收经过水样散射后的光，并将其转换为电信号。传感器模块通常包括多个接收角度，以获取更多的光散射信息，从而提高测量的准确性。

3、信号处理模块：信号处理模块对传感器采集到的数据进行处理和分析，包括放大电路、模数转换器（ADC）和处理器等部分。放大电路用于增强微弱的光信号，使其能够被模数转换器准确识别。模数转换器则将模拟信号转换为数字信号，以便后续的数据处理和分析。处理器则负责进行数据计算和分析，最终得到浊度值。

4、显示模块：显示模块用于实时显示测得的浊度值、系统状态等信息。常见的显示模块有液晶显示屏或触摸屏等，用户可以通过按键或触摸屏设置、调整仪器参数，如测量模式、报警阈值等。

5、其他辅助部件：除了以上关键部件外，在线浊度检测仪还包括一些辅助部件，如自动清洗装置、标准化输出接口、电源模块等。自动清洗装置用于定期清洁传感器表面，防止水中的悬浮物污染传感器。标准化输出接口则用于将浊度数据传输到监控系统或自动化控制系统。电源模块为仪器提供所需的电力支持。

二、在线浊度检测仪的工作原理

在线浊度检测仪的工作原理基于光散射原理。当水样通过传感器时，光源模块发出一束光，并照射到水样中。水样中的颗粒会吸收或反射光线，导致光线发生偏转和散射。传感器模块中的光接收器会接收到散射回来的光，并将其转换为电信号。

通常采用光散射检测与光吸收检测相结合的方式，即检测器会分别检测样品中的散射光与吸收光。在入射光恒定条件下，散射光强度与溶液的混浊度成正比。通过测量透射光和散射光的强度，可以计算出水样的浊度值。

具体来说，当平行光束通过溶液时，一部分光线被吸收和散射，另一部分光线透过溶液。与入射光成90°方向的散射光强度符合雷莱公式：Is=((KNV²)/λ)×I0，其中I0为入射光强度，Is为散射光强度，N为单位溶液微粒数，V为微粒体积，λ为入射光波长，K为系数。在一定浊度范围内，散射光强度与溶液的混浊度成正比，即Is/I0=K′N（K′为常数）。

在线浊度检测仪采用了固态光源及高精度光学系统，具有测量精度高、响应速度快、稳定性好等优点。它可实现自动校准及定时清洗等功能，能够长时间稳定工作，为水质监测与控制提供有力支持。

三、结论

综上所述，在线浊度检测仪通过其精密的结构和独特的工作原理，实现了对水体或液体中浑浊程度的实时监测。其关键部件包括光源模块、传感器模块、信号处理模块、显示模块以及其他辅助部件等。这些部件相互协作，共同确保了在线浊度检测仪能够准确、高效地提供水质监测数据。
