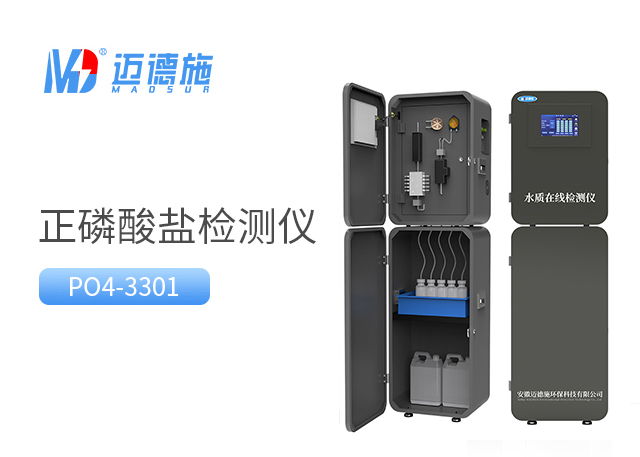

在线正磷酸盐监测仪的结构与组成解析

在线正磷酸盐监测仪作为水质营养盐监测的核心设备，广泛应用于污水处理厂、地表水监测站、工业循环水系统等场景，通过精准检测水体中磷酸根离子浓度，为水质调控、污染治理提供数据支撑。其结构设计围绕“样品处理-反应检测-数据输出-系统保障”的核心逻辑展开，各组件协同工作，确保检测精度与运行稳定性，以下从核心单元与辅助模块两方面详细解析。

一、核心分析单元

核心分析单元是仪器实现正磷酸盐浓度检测的核心部分，直接决定检测结果的准确性，主要包括样品反应模块与信号检测模块。

样品反应模块负责接收水样、完成预处理与化学反应。首先通过采样管路获取待测水样，经过滤组件去除水中悬浮颗粒物、杂质，避免堵塞管路或影响反应效果；随后水样进入反应池，与定量注入的显色试剂（如钼酸盐试剂）充分混合，在特定反应条件下发生显色反应，生成稳定的有色化合物。该模块内置搅拌装置与温度控制组件，确保反应均匀、反应温度稳定，为后续检测奠定基础。

信号检测模块用于捕捉化学反应产生的光学信号并转化为电信号。核心部件为光学检测器，通常采用分光光度法原理，通过光源发射特定波长的光线，穿透反应后的有色溶液，检测器接收透射光信号，根据光信号的衰减程度计算正磷酸盐浓度——浓度越高，溶液吸光度越强，光信号衰减越明显。此外，模块还包含信号放大、滤波组件，减少环境干扰对信号的影响，确保电信号稳定、可靠。

二、辅助功能模块

辅助模块虽不直接参与检测核心过程，但为仪器长期稳定工作提供支撑，涵盖样品传输、试剂供给、控制与数据传输、防护与供电四大系统。

样品传输系统由采样泵、管路、阀门等组成，负责将待测水样从监测点输送至反应模块，同时可实现自动清洗、排空功能，避免管路残留水样交叉污染；阀门组件精准控制水样、清洗液的切换，确保采样与清洗流程有序进行。

试剂供给系统包括试剂瓶、蠕动泵、试剂管路，用于储存显色试剂并定量输送至反应池。试剂瓶具备密封设计，防止试剂挥发、受潮或污染；蠕动泵通过精准控制转速，确保每次试剂注入量一致，保障反应比例稳定。

控制与数据传输系统是仪器的“大脑”，由微处理器、触摸屏、通信接口组成。微处理器控制各模块协同工作，如采样时间、反应时长、检测频率等参数的设定与执行；触摸屏提供人机交互界面，方便用户操作、查看检测数据与设备状态；通信接口（如RS485、以太网接口）可将检测数据实时上传至监测平台，实现远程监控与数据存储。

防护与供电系统保障仪器适应复杂工况。外壳采用防水、防尘、防腐蚀材质，防护等级适配户外或工业现场环境；内置散热、保温组件，应对高低温环境；供电模块支持市电供电与备用电源切换，避免突发断电导致数据丢失或设备损坏。

三、结构协同逻辑

仪器运行时，各模块按预设程序有序联动：首先采样泵启动，水样经过滤后进入反应池；蠕动泵定量注入试剂，搅拌装置启动，在温度控制下完成显色反应；反应结束后，光学检测器发射光线并接收信号，转化为电信号后传输至微处理器；微处理器根据预设校准曲线计算浓度值，通过触摸屏显示并经通信接口上传数据；检测完成后，系统自动启动清洗流程，清洗反应池与管路，为下一次检测做准备。整个过程无需人工干预，实现自动化、连续化监测。

四、结论

在线正磷酸盐监测仪的结构设计以“精准检测、稳定运行、便捷使用”为核心，核心分析单元保障检测精度，辅助功能模块支撑设备长期可靠工作，各组件通过科学联动实现自动化监测。其结构组成既突出核心检测能力，又兼顾环境适应性与操作便捷性，能够满足不同场景下的水质监测需求。了解仪器结构与组成，不仅有助于用户正确操作、维护设备，减少故障发生率，还能为设备选型、故障排查提供参考，确保仪器充分发挥监测效能，为水质管理提供精准、及时的数据支撑。
