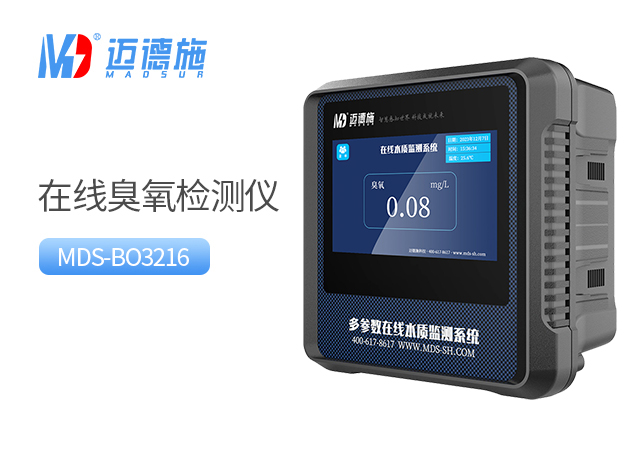

在线臭氧检测仪数字显示乱码是电路板故障吗

在水处理、废气监测站点运行的在线臭氧检测仪，偶尔会出现显示屏数字跳变、字符错位、画面乱码的异常状态。不少运维人员看到这类现象，第一反应直接判定是内部电路板损坏，立刻申请拆机更换核心硬件，后却发现乱码根源只是某个不起眼的小环节出了问题，反而造成不必要的运维成本浪费。显示乱码的诱因非常多元，电路板故障只是其中占比很低的一种，顺着从外到内的逻辑逐步排查，绝大多数情况都能快速定位问题，不用直接判定核心硬件报废。

一、排查显示链路

先从显示屏和主控板之间的连接环节开始排查，这是引发乱码常见的诱因。先关闭设备的供电电源，等待内部电路完全断电静置，轻轻拆开显示屏侧边的防护盖板，找到连接屏幕和主控板的信号传输排线。仔细查看排线两端的金手指有没有氧化发黑、积灰附着的痕迹，排线主体有没有被挤压弯折、线芯局部断裂的情况，用干净的无尘软布轻轻擦拭接头位置的附着物。清理完成后把排线重新对准接口插紧卡牢，确认接头没有松动移位，再盖好防护盖板接通电源，观察显示屏的显示状态是否恢复正常。很多时候只是长期运行后接口接触不良，信号传输出现丢包错位，就会直接引发显示乱码，重新固定线路后问题就会直接消失。

二、排除外部干扰

连接线路排查完后，转向设备周边的运行环境，排查外部干扰引发的显示异常。观察设备周边有没有新增的大功率变频设备、高频信号发射装置，这类强电磁干扰会顺着供电线路窜入设备内部，干扰主控板和显示屏之间的信号传输，引发字符跳变乱码。尝试把设备的供电线路单独接到带屏蔽功能的专用回路里，远离周边的强干扰源，观察乱码现象是否逐步消失。同时留意设备的安装位置有没有出现环境湿度过高、大量腐蚀性气体渗入的情况，这类环境因素会在电路表面形成微弱的导电层，干扰正常的信号传输，引发偶发的乱码现象。把设备移到干扰更低的稳定环境里连续运行一段时间，确认乱码不再复现，就能完全排除硬件本身的故障可能。

三、核验程序状态

外部因素全部排除后，接下来排查设备的运行程序状态。在线臭氧检测仪长期连续运行，后台程序会积累大量的运行缓存，偶尔会出现程序跑飞、临时卡顿的情况，直接表现为显示画面乱码，但设备的核心检测功能依然在后台正常运行。这时候关闭设备总电源，静置足够长的时间，让内部所有电容完全放电，之前卡住的程序进程彻底清零复位。之后重新接通电源启动设备，观察屏幕的启动画面是否正常加载，乱码字符有没有完全消失。如果重启后显示恢复正常，就进入设备的后台清理掉长期积累的冗余运行缓存，关闭不必要的后台冗余进程，避免后续再次出现同类的程序卡顿乱码。这个过程中不要反复快速通断电源，避免频繁的电压冲击给电路带来额外损伤。

四、检查电路状态

前面几个环节全部排查完乱码依然存在，再转向电路板本身的状态检查。在完全断电的状态下打开设备的主机外壳，仔细查看主控板和显示驱动板的表面，观察板上的电子元件有没有明显的烧蚀痕迹、引脚脱焊的情况，板面有没有进水受潮留下的水痕、腐蚀斑点。如果只是局部的引脚虚焊、轻微的板面积灰引发的信号异常，针对性做好补焊、清灰处理，乱码现象大多能直接消除。如果电路板上已经出现大面积的元件烧毁、板面腐蚀，才属于真正的电路板硬件故障，这时候不要自行尝试拆解维修，联系专业的技术人员做部件更换。排查过程中不要随意触碰电路板上的精密传感组件，避免不小心损伤臭氧检测的核心功能模块。

五、交叉验证定位

遇到依然无法明确判定根源的疑难乱码情况，可以用同型号设备的正常部件做交叉测试。把疑似故障的显示屏拆下，接到另一台运行正常的同型号主机上，观察屏幕是否依然出现乱码。如果乱码跟着屏幕走，说明问题出在显示屏的驱动板块，不属于主控电路板故障。如果屏幕在正常主机上可以正常显示，说明乱码的根源出在原设备的主控电路上，再针对性做后续的硬件维修。交叉测试过程中轻拿轻放电路板部件，不要用尖锐硬物刮蹭板面的线路，避免人为造成新的硬件损伤，通过几次简单的替换操作，就能完全明确乱码的真实诱因，避免误判电路板故障带来不必要的硬件更换成本。

六、结论

在线臭氧检测仪的显示乱码，绝大多数情况都不是核心电路板损坏引发的，接触不良、外部干扰、程序卡顿这类非硬件故障，占了乱码诱因的绝大多数。运维过程中不要一看到乱码就直接判定电路板报废，顺着从外到内的顺序逐步排查，就能用低的成本快速定位问题根源。日常运维里做好设备的电磁屏蔽防护，定期清理接口积灰，避免设备长期在高湿高腐蚀环境下运行，就能大幅降低显示乱码的出现概率，让在线臭氧检测仪长期维持稳定清晰的显示状态，保障监测数据直观准确地呈现出来。
